Deskrizzjoni
Makkinarju tal-Bord tal-Partiċelli Linja żgħira ta 'produzzjoni taċ-ċippbord
It-tagħmir tal-bord tal-partikuli huwa tip ta 'bord artifiċjali magħmul billi tagħfas injam b'dijametru żgħir, injam tal-fergħa, residwi tal-ipproċessar tal-injam, jew materjali mhux tal-injam bħal bagasse tal-kannamieli u zkuk tal-qoton permezz tat-taħlit u l-inkullar. It-tagħmir tal-bord tal-partikuli huwa maqsum f'magni ta 'tqattigħ, magni tat-tqattigħ, magni tat-tnixxif, magni tal-istampa minn qabel, magni tal-qtugħ trasversali, magni tal-istampa sħuna, magni tat-tarf tas-serrieq, magni tax-xkatlar, eċċ. Skond il-proċess ta' produzzjoni tal-partikuli.
Makkinarju li jagħmel iċ-ċipbord huwa maqsum f'sezzjonijiet ta 'preparazzjoni tal-partikuli bbażati fuq il-proċess ta' produzzjoni ta 'partikuli; Taqsima ta 'tnixxif u skrining; Aġġustament u provvista ta 'sezzjoni tal-kolla; Sezzjoni tal-inkullar; Sezzjoni li tifforma u tagħfas sħun; Sezzjoni tat-tarf tas-serrieq; Sezzjoni ta 'xkatlar; Sistema ta 'kontroll elettroniku, eċċ.
Applikazzjonijiet
Speċifikazzjonijiet:
Din hija soluzzjoni tajba għall-magna li tagħmel iċ-ċipbord b'baġit żgħir.
Kull sena 30000CMB & 15000CBM Linja ta 'Produzzjoni PB Auto Sħiħa
Linja ta 'produzzjoni PB ta' 15000cbm fis-sena
|
Isem tal-magna |
Parametri tekniċi ewlenin |
Ritratt |
|
Silo |
Volum: 15cbm Dijametru: 400mmx2 Tul: 6500mm Klassifikazzjoni tal-Enerġija: 7.5kW |
|
|
Conveyor taċ-Ċinturin |
Wisa ': 800mm Qawwa: 5.5kW |
|
|
Dryer li jdur |
Daqs tar-romblu: ￠ 2400 × 11600mm Qawwa: 11kW Inkluż deumidifier u alimentatriċi ta 'temperatura għolja |
|
|
Conveyor taċ-Ċinturin |
Wisa ': 800mm Qawwa: 5.5kW |
|
|
Conveyor taċ-Ċinturin |
Wisa ': 800mm Qawwa: 5.5kW |
|
|
Silo |
Volum: 15cbm Dijametru: 400mmx2 Tul: 6500mm Klassifikazzjoni tal-Enerġija: 7.5kW |
|
|
Silo |
Silo: 15cbm Dijametru: 400mmx2 Tul: 6500mm Klassifikazzjoni tal-Enerġija: 7.5kW |
|
|
Sprejjar tal-Blender tal-Kolla taċ-Ċirku |
Klassifikazzjoni tal-Qawwa: 18.5kW Dijametru: 400mm Tul: 2500mm Kapaċità tal-Produzzjoni: 1000kg / h |
|
|
Sprejjar tal-Blender tal-Kolla taċ-Ċirku |
Klassifikazzjoni tal-Qawwa: 22kW Dijametru: 400mm Tul: 2500mm Kapaċità tal-Produzzjoni: 2000kg / h |
|
|
Kolla li tirregola u tforni sistema |
Klassifikazzjoni tal-Enerġija: 2.2kW × 4 Aġġustament tal-Volum tat-Tank: 0. 4M³ Is-saff tal-qalba jista 'volum: 0. 6m³ Kolla tal-wiċċ tista 'volum: 0. 6m³ Aġent tat-tqaddid jista 'volum: 0. 6m³ Klassifikazzjoni tal-Qawwa tal-Pompa: 1.1kW × 2 Fluss: 25 ml / r × 2 |
|
|
Conveyor taċ-Ċinturin |
Wisa ': 650mm Qawwa: 5.5kW |
|
|
2 kaxxi 2 ras ta 'pavimentar, magna tal-pavimentar tal-gradazzjoni mekkanika |
Wisa 'tal-pavimentar: 1930mm Kapaċità tal-Produzzjoni: 20, 000 m³ / a Klassifikazzjoni tal-Qawwa: 60kW Numru ta 'rombli tad-djamanti:36 |
|
|
Conveyor taċ-ċinturin taċ-ċangatura |
Wisa 'taċ-Ċinturin: 2200mm Misjuqa minn Pre Press |
|
|
Preformer kontinwu multi roll |
Wisa 'taċ-Ċinturin: 2200mm Agħfas id-dijametru tar-romblu:1250mm × 2 Dijametru tar-romblu misjuq:1250mm × 2 Klassifikazzjoni tal-Qawwa: 37kW |
|
|
Srieraq ta 'ċangatura |
Rivoluzzjoni tax-xafra tas-serrieq: 1450r / min Klassifikazzjoni tal-Enerġija: 2.2kW × 2 |
|
|
Slab Cross Saw |
Ħxuna: {10-80 mm Qawwa: 15kW (mutur servo) Xafra: φ400mm |
|
|
Conveyer taċ-ċinturin |
Wisa 'taċ-Ċinturin: 2100mm Qawwa: 3KW |
|
|

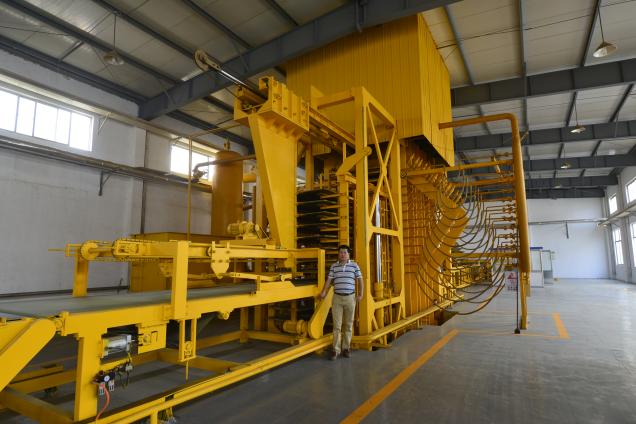

Stampa sħuna |
Pressjoni totali: 1600t Saff tax-xogħol: 4 Daqs tal-Pjanċa:3000 × 2150 × 120 (mm) Pressjoni totali: 28kgf / cm2 Distanza tal-pjanċa: 120mm Dijametru taċ-ċilindru u numbe: 8- φ320mm Stroke taċ-ċilindru taż-żejt: 480mm Klassifikazzjoni tal-Qawwa: Għeluq għal ħin ta 'pressjoni għolja inqas minn jew daqs 15s Inkluż il-bord li jimbotta conveyer, loader u ħatt |
|
|
Conveyor tal-Ħatt tal-Bord |
Bandwidth: 600mm |
|
|
Roller tal-Bord tal-Bord |
Veloċità: 40 m / min Klassifikazzjoni tal-Qawwa: 3KW |
|
|
L-apparat li jkessaħ l-istilla |
Numru tal-grilja: 32 Numru effettiv tal-grilja: 16 Klassifikazzjoni tal-Enerġija: 5.5kW |
|
|
Serrieq tal-qtugħ |
Klassifikazzjoni tal-Qawwa tal-Veloċità: 3KWX2 Daqs tax-xafra: φ250 × 4mm Klassifikazzjoni tal-Qawwa tal-Mutur tax-Xafra: 8kW × 4 Veloċità tas-serrar: 0-8000 r / min Inkludi: romblu tat-tmigħ, conveyor tal-ħruġ, lifter idrawliku, romblu tal-art, stacker |
|
|
Linja ta 'xkatlar awtomatiku |
Inkludi auto alimentatriċi, conveyor roller, tabella tar-romblu tal-art, stacker |
|
|
Magna tax-xkatlar ta '2Head Wide Band |
Wisa ': 1900mm Firxa ta 'ħxuna: 3---50 Veloċità tal-għalf: 8---30 Dijametru tar-romblu: 400mm, romblu tal-azzar Qawwa tal-mutur prinċipali: 90kw +90 kW |
|
|
Kontroll elettriku għal-linja tal-produzzjoni |
Taqsima tat-Taħlit tal-Kolla Taqsima li tifforma l-ippressar sħun (kontroll tal-konverżjoni tal-frekwenza) Taqsima ta 'wara l-ipproċessar (kontroll tal-frekwenza varjabbli) Sezzjoni ta 'xkatlar (kontroll tal-frekwenza varjabbli) Il-kejbil elettriku kollu pprovdut mix-xerrej |
|
Tpinġija tat-tqassim
Ċart tal-fluss tal-produzzjoni
Materja prima
Prodott finali
Workshop tal-Manifattura
Vantaġġ
1. L-adozzjoni ta 'planer ta' kwalità għolja u avvanzata, apparat tal-kejl tal-partikuli, u sistema ta 'inkullar awtomatiku, kejl preċiż, effett ta' taħlit tajjeb, u konsum ta 'kolla baxxa;
2
3 Fid-disinn u l-manifattura tagħna, aħna nagħtu importanza kbira mat-tneħħija tat-trab u nużaw separaturi taċ-ċiklun bit-tneħħija tat-trab tal-borża u t-tneħħija tat-trab tal-polz biex inaqqsu l-emissjonijiet tat-trab.
4. Il-magna tal-istampa sħuna għandha l-karatteristiċi ta 'ħin ta' għeluq qasir, tisħin uniformi, u saff żgħir tal-fejqan tal-wiċċ.
